토질주상도를 통해 알수 있는 내용 및 활용방안

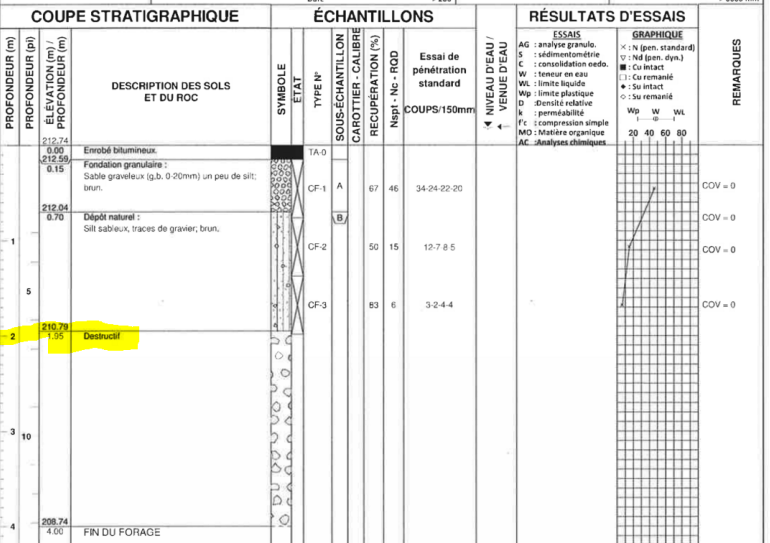

토질주상도는 자연지반의 토질구성을 파악하기 위해 시추조사에서 얻은 다양한 정보와 시료 관찰 결과를 정리하여 나타낸 그림입니다. 이 정보는 공사 착공 전 구조물의 기초설계, 흙막이 가시설물, 굴착공사 등의 계획에 반영되고 활용됩니다.

일반적으로 토질주상도에는 다음과 같은 내용이 기재됩니다:

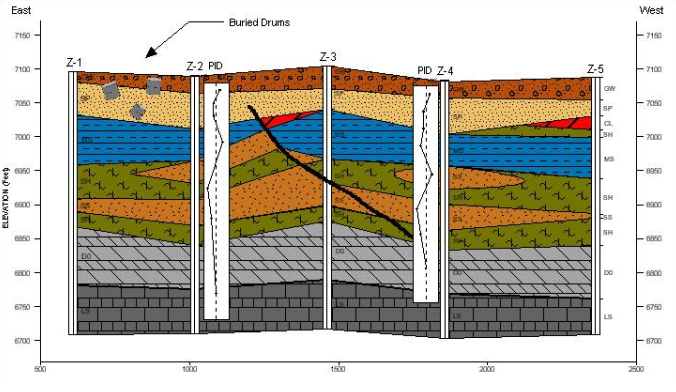

1. 토질종단도: 지반의 토질 종류를 표시합니다.
2. 지층별 두께 및 명칭: 각 지층의 두께와 명칭을 표기합니다.
3. 시추공의 위치, 표고, 심도: 시추조사의 위치, 표고, 시추공의 심도를 나타냅니다.
4. 공내 지하수위: 시추조사 시점에서의 지하수위를 표기합니다.
5. 시추자, 조사자명: 시추 작업을 수행한 시추자와 조사를 담당한 조사자의 이름을 표시합니다.
6. 시추장비 및 시추공법: 사용된 시추장비와 시추 공법을 기재합니다.

세부조사 내용으로는 다음과 같은 정보가 포함됩니다:

1. 흙 시료의 입도, 입자 모양, 색조, 굳기, 다짐정도: 시료로 채취한 흙의 입도 분포, 입자 모양, 색상, 굳기, 다짐정도 등을 기록합니다.
2. 함유물, 냄새: 흙 시료에 함유된 물질과 냄새를 관찰하여 기재합니다.
3. N값: 시추 작업 중 측정된 N값을 표기합니다.
4. 암석의 종류, 강도, 풍화도: 시추 중 발견된 암석의 종류, 강도, 풍화도 등을 기록합니다.
5. 절리간격과 방향, 함유물, 구성광물: 지반의 절리간격과 방향, 함유물, 구성광물 등을 표시합니다.
6. 코어 회수율, 시료의 시간에 따른 변화특성: 시추한 코어의 회수율 및 시간에 따른 시료의 변화 특성을 기재합니다.



토질주상도는 다음과 같은 활용이 가능합니다:

1. 기초형식의 설계와 시공: 지반의 특성을 파악하여 구조물의 기초형식을 결정하고 시공에 활용합니다.
2. 지하 외벽 구조: 지하 외벽 구조의 설계와 안전 대책을 위해 활용됩니다.
3. 지하구조물의 부상방지 설계와 조치: 지하 구조물의 안정성을 확보하기 위해 부상방지 설계와 조치에 활용됩니다.
4. 정보화 시공을 위한 계측관리: 시공 과정에서 지반 변화를 계측하고 관리하기 위해 활용됩니다.

토질주상도의 문제점으로는 용역업체의 기술력 취약과 영세성, 그리고 주상도의 활용이 미흡한 점이 있을 수 있습니다.
